本公司生產的QZM不銹鋼渠道閘門（可根據用戶要求制做），主要材料為不銹鋼或碳鋼，具有重量輕，操作靈活，防腐蝕，不生銹，安裝維修方便，密封可靠等功能，廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工程，作為截止、調節流量和控制水位之用。

　　QZM不銹鋼渠道閘門

　　產品規格：DN200X200-3000X3000mm

　　產品型號：QZM/CBZ

　　產品材質：不銹鋼或碳鋼

　　工作場所：室外

　　環境溫度：-40。C–80。C

　　介質及PH值：污水（6-9）、污泥（6-9）、排放水（5-8）

　　安裝形式：渠裝

　　產品用途：BQZM渠道閘門廣泛應用于給水排水工程，用以截?cái)嗲纼?nèi)的水流，其工作介質為常溫下的原水，清水，污水。

　　產品特點：

　　1：耐腐蝕，耐酸堿及大部分腐蝕性化學品及污水、海水。

　　2：密封性好，采用橡膠對金屬密封，止水膠圈為空心結構，密封性能大大提高。

　　3：力矩小，由于門板重量輕，門板與導軌之間的摩擦阻力小，故使得手輪操作力矩不大于100N。

　　4：閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉。

　　5：對渠道深度的適應性強；具有結構簡單；安裝方便的特點。

　　6：可按不同狀況選用手動或手電兩用螺桿式啟閉機。

　　技術參數：

　　一、最大工作水壓：0.06MPa

　　二、工作介質酸堿度：6—9PH

　　三、最大泄漏量（密封長度）：≤1.25m.min

　　四、啟門最大手動力：≤150N

　　性能和結構

　　1．不銹鋼渠道方閘門符合《ZBM型不銹鋼》企業標準。

　　2．閘門結構形式為明桿式不銹鋼、閘門的主要部件（閘板、閘框和導軌）進行酸洗鈍化處理。

　　3．閘板、閘框按zui大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。

　　4．門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形；門體為整體結構，在迎水面焊接“井”字形加強筋。

　　5．導軌按zui大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。

　　6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，

　　螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

　　7．密封座止水橡膠采用優質橡膠，密封條厚不小于4mm。

　　8.在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在zui大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。

　　9．閘桿的傳動螺紋為梯形螺紋，精度達到7e級標準，閘桿按zui大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。

　　10．閘門在zui大工作水頭時，密封泄漏量正向承壓≤0.72L/min.m，反向承壓≤1.25L/min.m(密封長度)。

　　11．閘框密封座與閘板密封座間隙小于0.8mm。

　　12．閘板與閘框?qū)虿鄣拈g隙小于1.6mm。

　　13．在要求的操作條件下，啟閉機手柄設計zui大手搖力為15Kg。

　　14．驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。

　　15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，

　　閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。

　　16．電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB（A）。

　　17．閘門就地控制設備滿足下列條件并具有下列裝置：

　　采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。

　　電源：3相5線制，交流電380V，50Hz

　　電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起停控制按鈕等元件。

　　主要零部件材質：

　　閘槽：不銹鋼

　　門體：不銹鋼

　　絲桿：不銹鋼

　　啟閉機座：鑄鐵

　　緊固件：不銹鋼

　　防腐處理

　　1．不銹鋼及非金屬材料不涂防腐涂料。

　　2．傳動部位接觸面涂防銹油脂保護。

　　3．碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。

　　4．涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。

　　油漆處理

　　1.表面進行噴涂處理。

　　2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。

　　技術標準

　　1．本設備材料符合GB標準規定。

　　2．所有量度、尺寸、重量均用國際單位（SI）表示。

　　3．我公司已通過ISO9001質量體系認證。

　　測試檢測

　　1.所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。

　　2.各項測試工作在我公司進行并由業主代表到場。

　　3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。

　　4.我公司將提供所有螺桿材料試驗證明。

　　5.校核啟閉機的所有功能，并進行常規試驗。

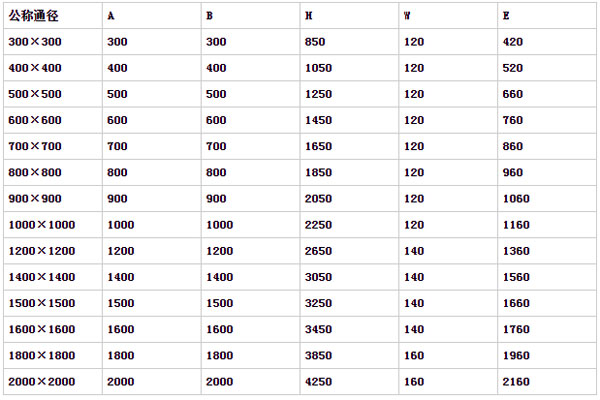

　　連接尺寸：
